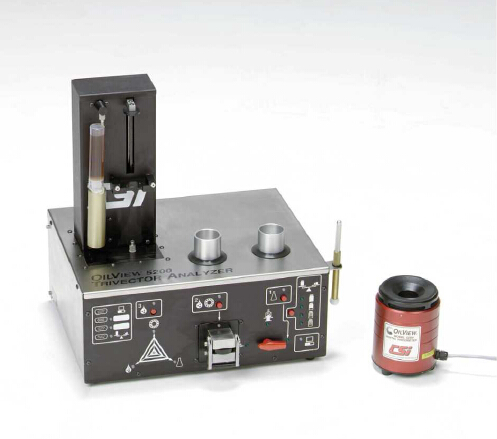

5200三向量分析仪技术规范*

　　物理尺寸

　　深度：14.25。(36.2厘米)

　　***度：17.87。(45.4厘米)

　　宽度：17.25。(43.8厘米)

　　重量：27.7磅(12.5公斤)

　　电源

　　♦100-240伏交流电，6赫兹，47-63输入。

　　♦15V直流输出，7.5。

　　接口

　　♦IBM PC兼容的软件控制仪器和数据记录在测试过程中

　　♦按钮位于5200的前面板和在软件测试的模拟

　　♦9针的IBM PC兼容计算机细分电缆通过RS-232C接口(设有电缆)

　　15引脚♦特殊细分为铁磨损监控端口或数字式粘度计

　　9引脚♦细分多oilview配件

　　一个9针的接口♦细分电子天平

　　♦9600波特率通讯

　　前面板的LED指示♦多的测试状态

　　输入一个端口♦真空

　　♦产出废物容器的一个港口

　　溶剂

　　一个合适的溶剂必须得到稀释和清洗。超纯的灯油(基本上干净的低气味

　　煤油)是便宜的，广泛使用，以及大多数样品。

　　输出

　　三向量图总结了磨损，化学和彩色LED的污染报警状态

　　化学：

　　♦化学指数润滑油降解

　　♦绝对测量电介质介电

　　污染：

　　♦污染指数和总颗粒污染的水

　　♦大型有色标志非亚铁颗粒> > 60微米

　　♦滴标志自由的水滴或其它腐蚀性液滴

　　估计水含量：

　　样品的♦%的总水含量

　　粒子计数：

　　♦ISO 4406和NAS 1638清洁码

　　粒子♦数>2>5μμM，M，M 10μ>，> 15 > 25μμM，M，M 50μ>，> 75μM，M

　　机械磨损：

　　♦亚铁铁颗粒指数> 5微米

　　♦大型黑色指示亚铁颗粒> > 60微米

　　磨屑分析滤波片：

　　♦大铁粒子

　　♦小铁颗粒

　　♦大型非亚铁颗粒

　　♦小的非亚铁颗粒

　　硬件条件

　　♦存储：32-120°F(0-50°C)，

　　♦操作：59-86°F(15-30°C)，温度恒定在5±°F(3°C)

　　♦样品和测试时间：8分钟

　　♦样品体积：50毫升左右的要求(1/2标准的4盎司瓶)

　　♦润滑类型：工业润滑油

　　♦清洗：用煤油或煤油冲洗

　　♦校准：校准测试1和2必须每周与CSI提供的校准液

　　标准配件

　　♦电子秤的测量稀释比RS232接口

　　♦真空泵从非加压系统图纸样本

　　♦聚乙烯洗瓶配发煤油或其他溶剂

　　♦1000毫升的玻璃烧杯稀释

　　♦手持与分离黑色/有色金属颗粒套磁猎犬

　　♦钳保持过滤片

　　♦废物容器系统

　　♦耗材(试剂盒)

　　所需配件

　　♦oilview彩扩模块(a475100)或oilview Lite

　　推荐配件

　　♦52dv数字式粘度计

　　也可用

　　♦52lm实验室显微镜

　　♦51cv磨粒图像捕获试剂盒

　　♦磨屑分析模块的软件

　　♦51fw铁磨损监控

　　♦oilview LIMS(实验室信息管理软件)

　　产品详情：

　　CSI 5200 机械状态油液分析检测仪是迷你实验室的组成部分，该实验系统可提供全面的油液分析结果。更短时间内获取精确的磨损颗粒分析CSI 5200 机械状态油液分析仪通过对比新油与在用油油样的介电常数来分析油液化学性质的改变。通过提***对小颗粒的灵敏度改进了艾默生有关铁质/非铁质分离的方法。CSI 5200 机械状态油液分析仪为激光颗粒计数改进了油样输入方式，降低了由于放置使大颗粒沉淀而漏检的机会。CSI 5200 机械状态油液分析仪通过将铁质颗粒、非铁质颗粒、大颗粒和小颗粒分离至单***的过滤样片，使磨损颗粒分析更快捷、更简便。

　　CSI5200 机械状态油液分析仪在测试过程中，每一步都会有仪器上的彩色的LED和PC 屏幕说明给出提示，以免漏掉操作步骤。测试过程大概需要8分钟。测试结束后，即可使用AMS设备管理组合—机械状态管理软件来查看和分析相关的记录数据。AMS机械状态管理软件能够通过多种预测性维护技术得出的数据对机械类和旋转类设备的状态进行诊断和预测，***终全面监测每个设备，提供更准确的诊断，从而发现潜在的设备问题。

　　完整系统的组成部分

　　CSI 5200 机械状态油液分析仪是迷你实验室的组成部分，该实验系统可提供全面的油液分析结果，包括颗粒计数(ISO/NAS)、PPM 分布、铁质密度、油液化学性质、含水量、粘度以及详细的磨损颗粒分析。除 CSI5200 机械状态油液分析仪以外，迷你实验室还配有52DV数字粘度计、52ZM立体显微镜、51CV图像抓取工具和AMS机械状态管理软件等。
